Elektrische Lasten: Verstehen und meistern – vom Hobbykeller zur Industrie

Ob beim Licht einschalten, Smartphone laden oder Tüfteln im Labor – ein Konzept ist unser ständiger, wenn auch oft unsichtbarer Begleiter: die elektrische Last. In der Welt der Elektrotechnik ist sie der Gegenspieler zur Energiequelle. Sie ist der „Verbraucher“, der entscheidet, wie viel Leistung fließt und wie stabil ein System unter Druck bleibt.

Doch was genau passiert an dieser Schnittstelle? Während wir den Begriff im Alltag intuitiv verwenden, verbirgt sich dahinter eine Dynamik, die über Erfolg oder Ausfall eines technischen Systems entscheidet. Ein tiefes Verständnis von Lasten ist daher nicht nur von theoretischer Bedeutung, sondern bildet das Fundament, um Elektronik sicher, effizient und langlebig zu gestalten.

In diesem Artikel schlagen wir daher die Brücke zwischen Theorie und Praxis. Wir beginnen bei den greifbaren Grundlagen für Neugierige und tauchen dann ein wenig tiefer in die professionellen Anwendungsgebiete ein. Dabei klären wir eine der spannendsten Fragen für Entwickler und Technik-Enthusiasten: Warum ist eine kontrollierte, elektronische Last oft das wichtigste Werkzeug, um die Zuverlässigkeit moderner Technik zu garantieren?

Begleiten Sie uns auf einer Reise von der einfachen Glühbirne bis hin zur hochpräzisen Simulation komplexer Industrieprozesse.

Was ist eine elektrische Last?

In der Elektrotechnik gibt es immer zwei Seiten einer Medaille: die Quelle, die Energie liefert (wie eine Steckdose oder eine Batterie), und die Last, die diese Energie dankbar entgegennimmt.

Doch was genau macht eine Last? Sie ist im Grunde ein Wandler. Sie „verbraucht“ den Strom nicht im physikalischen Sinne, sondern transformiert ihn in eine Form, die für uns nützlich ist. Denken Sie an die verschiedenen Formen in Ihrem Alltag:

• Wärme: Ein Wasserkocher oder eine Heizung zwingt die Elektronen durch ein Material mit hohem Widerstand, wobei Reibung Hitze erzeugt.
• Licht: In einer LED oder einer klassischen Glühbirne wird die Energie in Photonen (Lichtteilchen) umgewandelt.
• Bewegung: Ein Elektromotor nutzt die magnetische Kraft des Stroms, um Achsen rotieren zu lassen.
• Chemische Energie: Wenn Sie Ihr Smartphone laden, wird die elektrische Energie „zwischengespeichert“, um später wieder verfügbar zu sein.

Wichtig: Wenn Ingenieure von einer „Last“ sprechen, meinen sie oft zwei unterschiedliche Dinge, die man leicht verwechseln kann:

1. Das Gerät selbst: Man sagt: „Der Motor ist die Last.“ Hier ist das physische Objekt gemeint.
2. Die elektrische Beanspruchung: Man sagt: „Die Last auf der Leitung beträgt 10 Ampere.“ Hier geht es darum, wie sehr die Quelle gefordert wird.

Warum ist das wichtig? Stellen Sie sich die Last wie einen Rucksack vor, den ein Wanderer (die Spannungsquelle) tragen muss. Es reicht nicht zu wissen, dass der Wanderer einen Rucksack trägt. Wir müssen wissen, wie schwer er ist, ob das Gewicht schwankt oder ob er den Wanderer plötzlich aus dem Gleichgewicht bringen könnte.

Genau hier trennt sich die Spreu vom Weizen: Während einfache Lasten im Haushalt meist berechenbar sind, verhalten sich moderne High-Tech-Geräte oft eher „launisch“. Sie ziehen Strom in extrem kurzen Impulsen oder ändern ihren Widerstand in Millisekunden. Um solche Systeme sicher zu entwickeln, reicht eine Glühbirne als Test-Last nicht mehr aus.

Das dynamische Duo: Wie Quelle und Last miteinander kommunizieren

In der Theorie auf dem Papier sieht ein Stromkreis oft statisch aus. In der Realität ist es jedoch ein ständiges Geben und Nehmen. Ein elektrischer Stromkreis besteht im Kern aus einem Trio: der Spannungsquelle (dem Lieferanten), der Leitung (dem Transportweg) und der Last (dem Empfänger).

Dabei gibt es ein fundamentales Gesetz, das man sich wie eine goldene Regel der Elektrotechnik merken sollte:

Die Last ist der Taktgeber. Sie bestimmt den Stromfluss – nicht die Quelle!

Stellen Sie sich die Spannung wie den Wasserdruck in einer Leitung vor. Die Steckdose oder die Batterie „bietet die Energie an“. Wie viel Wasser (Strom) am Ende tatsächlich fließt, hängt allein davon ab, wie weit Sie den Wasserhahn – also die Last – aufdrehen.

Warum das in der Praxis so wichtig ist: Ein Netzteil „drückt“ keinen festen Strom durch Ihre Schaltung. Stattdessen „zieht/nimmt“ sich die Last genau das, was sie braucht. Das führt zu zwei wichtigen Erkenntnissen für jeden Entwickler und Bastler:

1. Die Gefahr der Überlastung: Wenn die Last „hungriger“ ist, als die Quelle liefern kann, bricht die Spannung ein oder die Quelle wird beschädigt. Das ist der Moment, in dem Sicherungen fliegen oder Bauteile heiß werden.
2. Die Notwendigkeit der Stabilität: Ein gutes Netzteil muss auch dann eine konstante Spannung liefern, wenn die Last plötzlich von „fast nichts“ auf „Maximum“ springt.

Genau hier entstehen die größten Herausforderungen: Viele Geräte sind heute keine „braven“ Verbraucher mehr. Sie schalten sich in Millisekunden an und aus, erzeugen Spitzenlasten und fordern die Spannungsquelle bis zum Äußersten heraus. Um solche Szenarien sicher zu testen, reicht ein einfacher Widerstand nicht mehr aus. Man braucht ein Werkzeug, das dieses komplexe Verhalten realistisch simulieren kann.

Die Persönlichkeit der Last: Ohmsch, Induktiv oder Kapazitiv?

In der Theorie ist alles einfach, doch in der Praxis hat jede Last ihren eigenen „Charakter“. Je nachdem, wie ein Gerät Energie aufnimmt, reagiert es völlig unterschiedlich auf die Spannungsquelle. Diese Unterschiede zu kennen, ist der Schlüssel, um Schaltungen nicht nur zum Laufen zu bringen, sondern sie auch langlebig zu machen.

1. Die Ohmsche Last: Der unkomplizierte Klassiker

Die ohmsche Last ist der Traum jedes Einsteigers. Sie verhält sich absolut berechenbar: Fließt mehr Spannung, fließt proportional mehr Strom (U = R ・ I). Es gibt keine zeitlichen Verzögerungen oder bösen Überraschungen.

• Typische Vertreter: Heizdrähte im Toaster, klassische Glühlampen oder einfache Testwiderstände.
• Das Besondere: Hier wird die Energie direkt in Wärme umgewandelt. Strom und Spannung arbeiten im perfekten Gleichklang (sie sind „phasengleich“).

2. Die Induktive Last: Der träge Riese

Überall dort, wo Magnetfelder im Spiel sind (also bei allem, was sich dreht oder wandelt) begegnen uns induktive Lasten. Das Problem hier: Spulen widersetzen sich dem Stromfluss zu Beginn.

• Typische Vertreter: Elektromotoren, Transformatoren und Relais.
• Das Besondere: Der Strom ist hier ein wenig „faul“. Er eilt der Spannung zeitlich hinterher. Besonders kritisch wird es beim Ausschalten: Wenn das Magnetfeld zusammenbricht, kann eine enorme Spannungsspitze entstehen, die empfindliche Bauteile ohne Schutzschaltung grillt.

3. Die Kapazitive Last: Der flinke Speicher

Kapazitive Lasten verhalten sich fast wie das Gegenteil der Induktivität. Sie saugen im ersten Moment des Einschaltens so viel Strom wie möglich auf, um ihre elektrischen Felder zu füllen.

• Typische Vertreter: Kondensatoren in Netzteilen oder sehr lange Kabelstrecken.
• Das Besondere: Hier eilt der Strom der Spannung voraus. Für die Praxis bedeutet das oft extrem hohe Einschaltströme (Inrush Current). Wer schon einmal erlebt hat, dass beim Einstecken eines PC-Netzteils die Sicherung fliegt, hat eine kapazitive Last in Aktion gesehen.

Die Realität: Ein komplexer Mix

In der modernen Welt gibt es die „reine“ Last kaum noch. Ein moderner Industriemotor ist primär induktiv, hat aber ohmsche Widerstände in den Wicklungen und kapazitive Entstörfilter.

Genau hier stoßen klassische Testmethoden an ihre Grenzen. Wer ein Netzteil nur mit einem simplen Widerstand (ohmsche Last) prüft, wiegt sich in falscher Sicherheit. Er ignoriert die Funkenbildung induktiver Lasten oder die Stromspitzen kapazitiver Lasten.

Warum das Wissen über Lasten im Alltag über Erfolg und Ausfall entscheidet

Vielleicht fragen Sie sich: „Muss ich das alles wissen, wenn ich nur ein Gerät anschließen will?“ Die Antwort lautet: Wenn Sie möchten, dass Ihre Technik sicher läuft und lange hält, dann ja. Das Verhalten einer Last ist nämlich kein theoretisches Gedankenspiel, sondern hat ganz reale Auswirkungen auf Ihren Geldbeutel und sogar auf Ihre Sicherheit.

1. Die Energieeffizienz: Den „blinden“ Verbrauch vermeiden

Nicht jede Energie, die aus der Quelle fließt, kommt auch dort an, wo sie gebraucht wird. Wenn Last und Quelle nicht optimal aufeinander abgestimmt sind, entstehen Verluste, meist in Form von ungewollter Hitze. Ein effizientes System zeichnet sich dadurch aus, dass die Last präzise das nimmt, was sie braucht, ohne die Quelle unnötig zu stressen.

2. Sicherheit: Wenn das System „ins Schwitzen“ kommt

Überlastung ist die häufigste Ursache für Defekte in der Elektronik. Wenn eine Last mehr fordert, als die Zuleitung oder das Netzteil liefern kann, wird die Energie in Wärme umgewandelt. Im besten Fall schaltet eine Sicherung ab; im schlechtesten Fall jedoch altern Isolierungen vorzeitig oder Bauteile brennen durch. Wer die Lastgrenzen kennt, baut daher Systeme, die auch im Hochsommer oder bei Dauerbetrieb „cool“ bleiben.

3. Der kritische Moment: Der Einschaltstrom (Inrush Current)

Haben Sie schon einmal erlebt, dass beim Einschalten eines großen Verstärkers oder eines Staubsaugers kurz das Licht flackert oder sogar die Sicherung rausspringt? Das ist der Moment, in dem die Theorie der kapazitiven oder induktiven Lasten zur Realität wird.

In diesen ersten Millisekunden ziehen Geräte oft das Zehn- bis Zwanzigfache ihres normalen Stroms.

• Für Hobbyisten: Ein Moment, der billige Bauteile sofort zerstören kann.
• Für Profis: Eine enorme Herausforderung bei der Auslegung von Netzteilen und Schutzschaltungen.

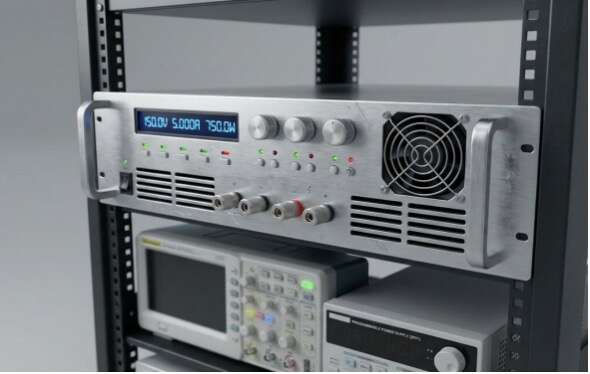

Der Evolutionssprung: Von der passiven elektrischen zur aktiven elektronischen Last

Bisher haben wir über Lasten gesprochen, die einfach „da“ sind (wie z.B. eine Glühbirne oder ein Motor). In der Testumgebung stoßen diese „passiven“ Lasten jedoch schnell an ihre Grenzen. Wenn Sie ein neues Netzteil oder eine Batterie testen wollen, könnten Sie zwar einen riesigen Haufen Drahtwiderstände zusammenlöten, aber Sie hätten ein Problem: Sie sind unflexibel, werden kochend heiß und lassen sich nicht präzise steuern.

Hier kommt der Spezialist, die elektronische Last, zum Einsatz.

Was ist eine elektronische Last?

Stellen Sie sich eine elektronische Last als einen „intelligenten Energie-Schlucker“ vor. Sie ist ein hochpräzises Messgerät, das so tut, als wäre es ein beliebiger Verbraucher. Sie ist dabei nicht passiv, sondern aktiv steuerbar. Das heißt, sie kann ihr Verhalten in Mikrosekunden ändern und so komplexe Szenarien simulieren, für die man früher ganze Schaltschränke voller Bauteile benötigt hätte.

Die vier Superkräfte (Betriebsarten) einer elektronischen Last

Damit eine Last wirklich jedes Gerät simulieren kann, beherrscht sie verschiedene „Sprachen“. Die vier wichtigsten sind:

1. Konstantstrom (CC – Constant Current): Die Last zieht immer genau 5 Ampere, egal ob die Spannung der Quelle schwankt. Ideal, um Netzteile an ihre Grenzen zu bringen.
2. Konstantspannung (CV – Constant Voltage): Hier simuliert die Last zum Beispiel eine Batterie, die geladen wird. Sie hält die Spannung stabil und schaut, wie die Quelle reagiert.
3. Konstantleistung (CP – Constant Power): Die Last passt den Strom automatisch an, wenn die Spannung sinkt, damit die verbrauchte Wattzahl immer gleich bleibt, genau wie es moderne Computer-Netzteile tun.
4. Konstantwiderstand (CR – Constant Resistance): Sie verhält sich wie ein klassischer, aber perfekt einstellbarer Widerstand.

Warum ist das der Standard in der Industrie? Während der Hobby-Bastler vielleicht noch mit Lastwiderständen experimentiert, greift der Profi zur elektronischen Last, weil sie Reproduzierbarkeit garantiert. Wenn ein Ingenieur bei einem Hersteller ein Testprofil erstellt, dann muss dieses morgen, in einem Monat und in einem Werk auf der anderen Seite der Welt exakt gleich ablaufen. Diese Präzision ist das Fundament für Sicherheit und zertifizierte Qualität.

Der Stresstest: Warum „irgendwie“ nicht gut genug ist

Stellen Sie sich vor, Sie entwickeln ein Netzteil für ein medizinisches Gerät oder eine Steuerung für ein E-Bike. In der Theorie haben Sie alles richtig berechnet. Aber was passiert, wenn der Motor des E-Bikes plötzlich bergauf unter Volllast arbeitet? Oder wenn das medizinische Gerät in Millisekunden zwischen Standby und Hochbetrieb umschaltet?

An dieser Stelle sind herkömmliche Lasten schlicht überfordert. Wer seine Tests auf statische Widerstände beschränkt, ignoriert die riskantesten Belastungsszenarien und riskiert, dass Schwachstellen im realen Betrieb unentdeckt bleiben.

Die drei Säulen der professionellen Verifikation

Elektronische Lasten sind deshalb so unverzichtbar, weil sie Fragen beantworten, die ein Multimeter allein nicht klären kann:

1. Dynamik statt Stillstand (Transienten-Antwort): Reale Lasten sind selten konstant. Ein moderner Prozessor oder ein Funkmodul ändert seinen Strombedarf tausende Male pro Sekunde. Eine hochwertige elektronische Last kann diese sogenannten Lastsprünge (Transienten) simulieren. Sie prüft, ob die Spannungsquelle schnell genug nachregelt oder ob die Spannung kurzzeitig so tief einbricht, dass das System abstürzt.
2. Der Lebenslauf der Batterie (Entladeprofile): Wenn Sie wissen wollen, wie lange ein Akku wirklich hält, reicht eine einfache Entladung nicht aus. Eine elektronische Last kann ein realistisches Profil abfahren, zum Beispiel das eines Smartphones, das mal im Standby ist, dann kurz telefoniert und dann ein Video abspielt. So erhalten Sie präzise Daten über die Kapazität und die Zyklenfestigkeit.
3. Sicherheit durch Schutzfunktionen:Ein großer Vorteil der elektronischen Lasten ist ihre Intelligenz. Sie schützen nicht nur sich selbst, sondern auch das Testobjekt. Mit einstellbaren Grenzen für Überstrom (OCP), Überspannung (OVP) und Überleistung (OPP) verhindern sie, dass ein kleiner Fehler im Versuchsaufbau in einer Rauchwolke endet.

Elektronische Lasten in der Praxis: Vom Hobbykeller bis zum Prüffeld

Für Technik-Enthusiasten: Den Dingen auf den Grund gehen

Für Hobbyisten und Maker ist die elektronische Last das Upgrade, das ein Projekt vom „Bauchgefühl“ zur „Gewissheit“ führt.

• Die Wahrheit über Akkus: Wer kennt es nicht? Man kauft günstige Akkuzellen, und sie halten nicht so lange wie versprochen. Mit einer elektronischen Last und einer präzisen Entladekurve lässt sich die tatsächliche Kapazität und die Spannungsstabilität unter Last schwarz auf weiß belegen.
• DIY-Netzteile unter Kontrolle: Wenn Sie Ihr eigenes Labornetzteil bauen, möchten Sie wissen, ob die Spannung einbricht, wenn Sie plötzlich 2 Ampere ziehen. Die elektronische Last simuliert diesen Moment sicher und kontrolliert.
• Solar-Check: Wie viel Energie liefert das Balkonkraftwerk wirklich, wenn die Sonne mal nicht im perfekten Winkel steht? Durch das Abfahren der Kennlinie (MPP-Tracking-Simulation) lässt sich die Effizienz optimieren.

Für die Industrie: Wo Millisekunden über die Qualität entscheiden

In der professionellen Entwicklung und Produktion geht es um mehr als nur Funktion. Hier geht es um Haftung, Normen und extreme Langlebigkeit.

• Produktqualifikation unter Stress: Bevor ein neues Gerät in Serie geht, muss es im Labor „gequält“ werden. Hochpräzise Lasten simulieren hier monatelange Belastungen in wenigen Tagen (Burn-In-Tests).
• Dynamik und Regelgeschwindigkeit: In der modernen Kommunikationstechnik schalten Prozessoren in Bruchteilen von Millisekunden zwischen verschiedenen Lastzuständen. Industrielle Lasten müssen diese Flankensteilheit (Slew Rate) mitgehen können, um die Spannungsregler der Netzteile an ihre Grenzen zu bringen.
• Systemintegration: In automatisierten Teststraßen werden die Lasten per Software (z. B. über SCPI-Befehle oder LabVIEW) gesteuert. Hier sind Zuverlässigkeit und eine saubere Dokumentation der Messwerte entscheidend.

Es ist jedoch egal, ob man zu Hause an einem neuen Roboter bastelt oder in der Automobilindustrie Antriebssysteme testet: Das gemeinsame Ziel ist Vertrauen in die Technik!

Fazit: Die elektrische Last als Schlüssel zur technologischen Exzellenz

Die elektrische Last ist der “Pulsgeber” der Elektronik. Sie ist der zentrale Faktor, der darüber entscheidet, wie Energie genutzt, verteilt und vor allem geprüft wird. Vom einfachen Einschalten einer Lampe bis hin zur hochkomplexen Validierung eines Elektrofahrzeug-Antriebs: Ohne das Verständnis für die Last bleibt jede Entwicklung ein Stück weit ein Glücksspiel.

Ganz gleich, ob Sie als Hobbyenthusiast die Grenzen Ihrer neuesten DIY-Schaltung ausloten oder als Ingenieur in der Industrie die nächste Generation nachhaltiger Energielösungen entwickeln: Ein fundiertes Verständnis der elektrischen Last ist keine Option, sondern eine der wichtigsten Grundlagen der modernen Elektrotechnik.
